＜キット内容＞

MDF　９ｍｍ
１、180x255  4pcs　側板
２、 92x171   4pcs　天板・底板
３、 92x171 φ58  2pcs　バッフル
４、 92x246 φ48  2pcs　背板
５、 92x128  2pcs 　ロード用
６、 92x110  2pcs　ロード用
７、 92x108  2pcs　ロード用
８、 92x85  2pcs　ロード用
９、 92x20  2pcs　バッフル留め用
１０、92x28  2pcs　バッフル留め用

Pioneerスピーカー　2個
スピーカー端子　2個
内部配線用コード　2本
吸音材
隙間テープ
木ネジ　3種　計２４本

＜作り方＞

１．木工用ボンドとマスキングテープを用意します。

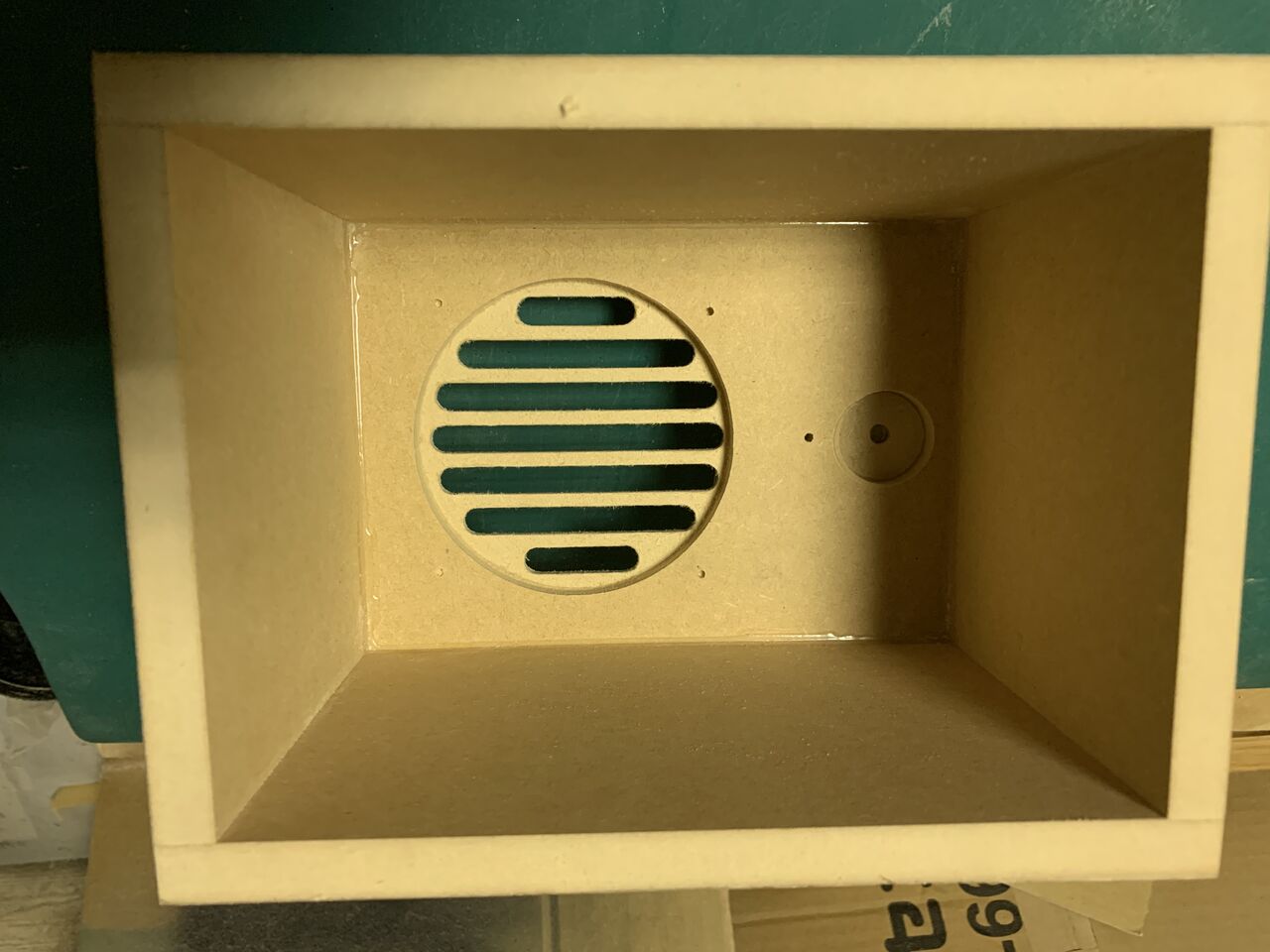

写真のように側板に天板、背板、底板を接着します。
４の穴の位置は下側になります。

はみ出た接着材は濡れぞうきんで綺麗に拭いて下さい。
写真のようにマスキングテープで押さえた状態にて下の写真のようにもう一枚の側板、その他の板を重しにして接着して下さい。


２．バッフルの留部及び他の板を仮置きしてから接着します。



バッフルは付いた状態にて側板を面イチになりますのでバッフルの厚み分、９と１０は下げて下さい。


６９ｍｍ、４５ｍｍ、７５ｍｍ、１０３ｍｍはバッフル面からの距離となりますので側板からの距離となります。
８と６は直角にします。
仮置き後に接着剤を付けて接着します。

３．接着後にスピーカーケーブルを写真のように入れておきます。
　　スピーカー側とターミナル部分は違いますので方向を間違わないように
　　して下さい。




４．接着剤を塗って、残りの側板を接着して下さい。
　　半日以上、じっくりと乾燥させて下さい。



５．スピーカーターミナル、ユニット取付の下穴開け
　　φ2.5ｍｍ位の下穴を開けておきます。





６．バッフルの下穴開け処理
　　上記と同じ要領にて下穴を開けておきますが、バッフルに対して上下１５ｍｍ、左右７．５ｍｍの　
　　位置に穴を開けます。




７、隙間テープと吸音材
　　写真のように付属の隙間テープを接着します。
　　付属の吸音材をバッフル幅にハサミでカットして半分を上側のロードの中に
　　残り半分をユニット後ろにくるようにセッティングします。



８、スピーカーターミナルの取付
　　最初にスピーカーケーブルを赤端子を＋、青端子を－に結合します。
　　次に木ネジにて取りつけます。



９．ユニットの取付、バッフルの取付
　　ますはユニットをバッフルに木ネジで取りつけます。
　　ユニットにスピーカーケーブルを結合して
　　バッフルを取りつけて完成です。




１０、完成です。
　　仕上げをしていない素の状態にて完成です。
　　特別編として、後日このシステムの塗装編をUP致します。
